Резка пластин и подложек размером до 300 х 300 мм из любых материалов электронной промышленности с отличным качеством реза.
Полное описание

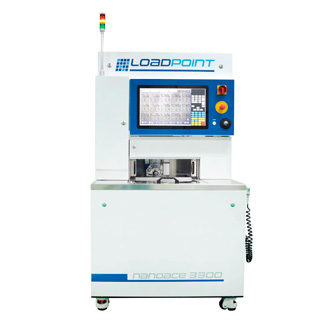

Установка NanoAce 3200/3300 — третье поколение автоматических установок резки с высоким уровнем конфигурируемости, которая позволит оптимизировать оборудование в соответствии с требованиями заказчика. Для материалов, трудно поддающихся резу, разработана опция для работы на низкой скорости и с увеличенной мощностью шпинделя с запатентованной системой крепления, обеспечивающей пониженный вибрации.
40-летний опыт производства систем дисковой резки позволяет компании Loadpoint удовлетворять самые разнообразные требования заказчиков для самой современной продукции в таких отраслях промышленности, как электроника и ИКТ, авиакосмическая отрасль, медицина, оборона, космические исследования, автомобили, датчики и системы управления.
Основные возможности:
- простота настройки
- возможность комплектации ПО на русском языке
- высокая надежность и точность
- мониторинг нагрузки шпинделя
- функция проверки врезания
- уменьшение подложки и обрезка
- мониторинг и корректировка износа диска
- автоматическая правка диска
- обнаружение поломки диска
- программируемые предупреждения и сигналы тревоги
- легкий доступ в зону загрузки
- возможность дооснащения ПО характеристиками, необходимыми заказчику
- пластины Si и Ge
- пластины GaAs
- текстолиты типа FR3/FR4
- керамика и корпуса QFN
- стекло
- пластины InP
- LED’s
- ниобаты и танталаты лития
- пьезокерамика
- сапфир и кварц
Параметры
| Рабочая зона, мм | 250×250×13 (300×300×13) |
| Диаметр режущего диска, мм | 50,8-101,6 |
| Мощность шпинделя, кВатт | 1,8/2,4 |
| Диапазон скорости шпинделя, об/мин | 3000-60000 |
| Ось поворота, град | 360 |
| Скорость поворота, град/с | 0…90 |
