Автоматы монтажа кристаллов Microview это универсальная платформа для адгезионных, эвтектических или специальных процессов. Серия MV15 предлагает решения для самых требовательных и точных задач микросборки и идеально впишется в производство с высокими требованиями к точности и надежности
Запрос отправленный через сайт имеет 100% приоритет перед всеми другими обращениями, включая почту INFO@ и рассматривается специалистом с 9:00 по 18:00 с ПН по ПТ. Полное описание

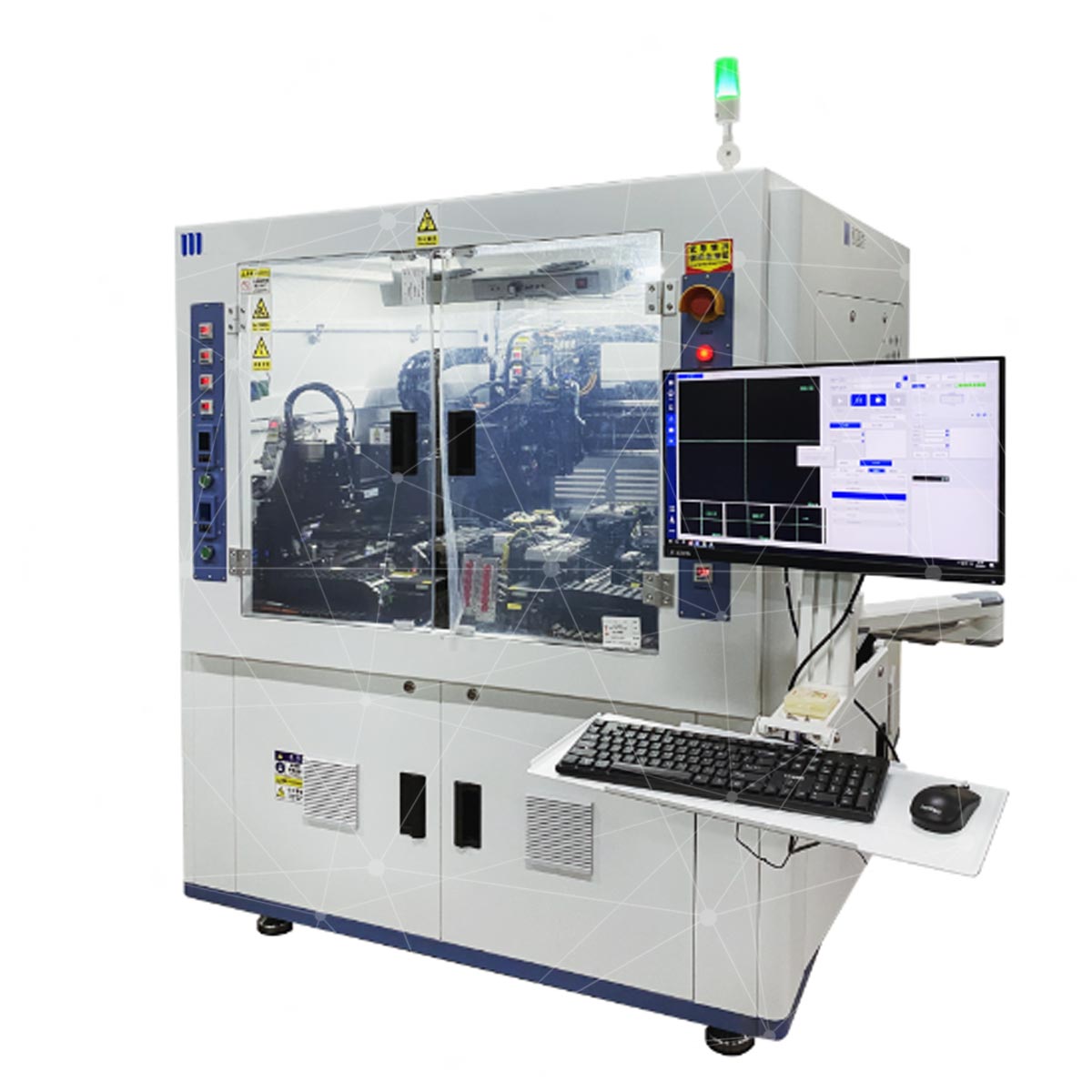

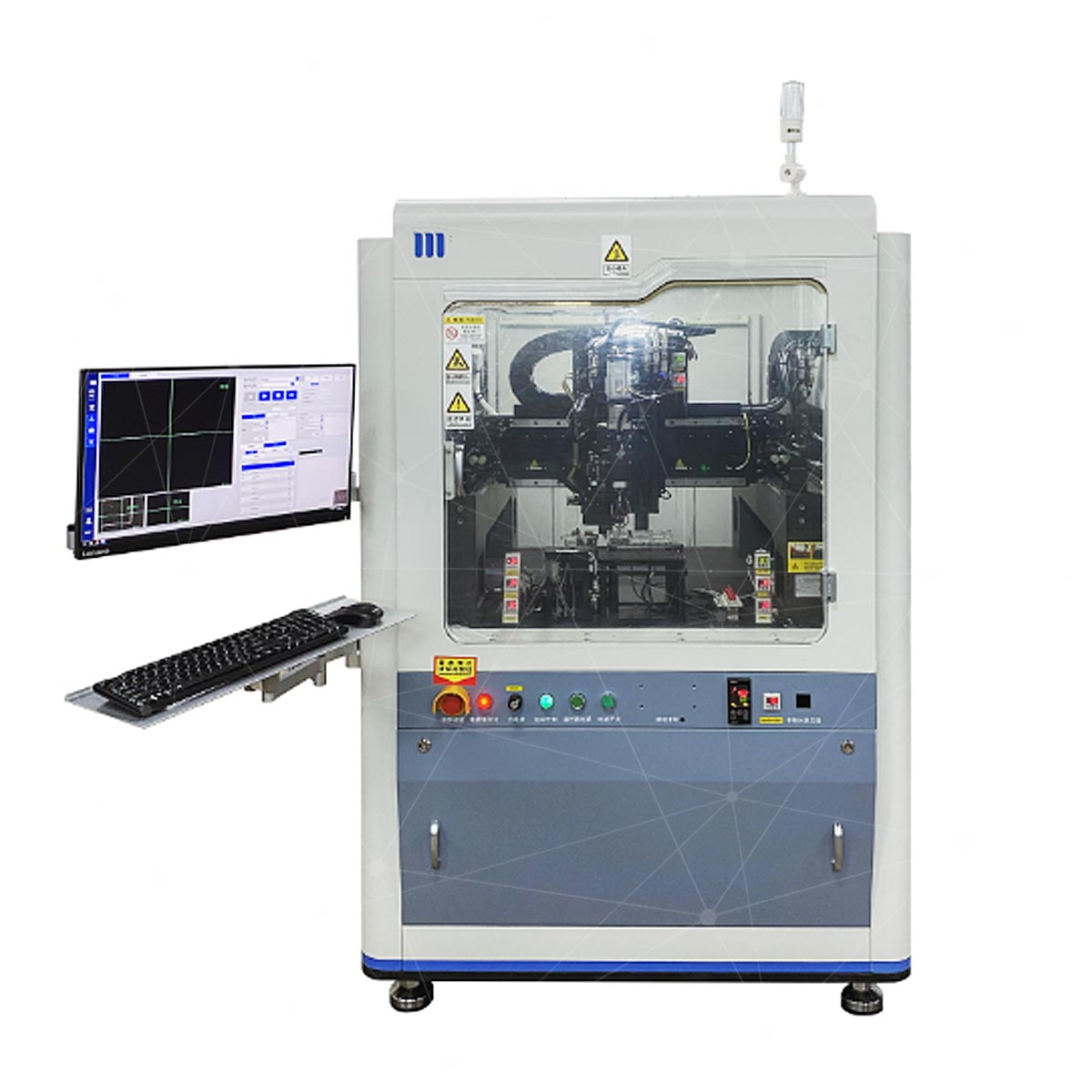

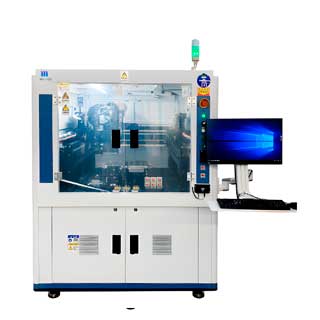

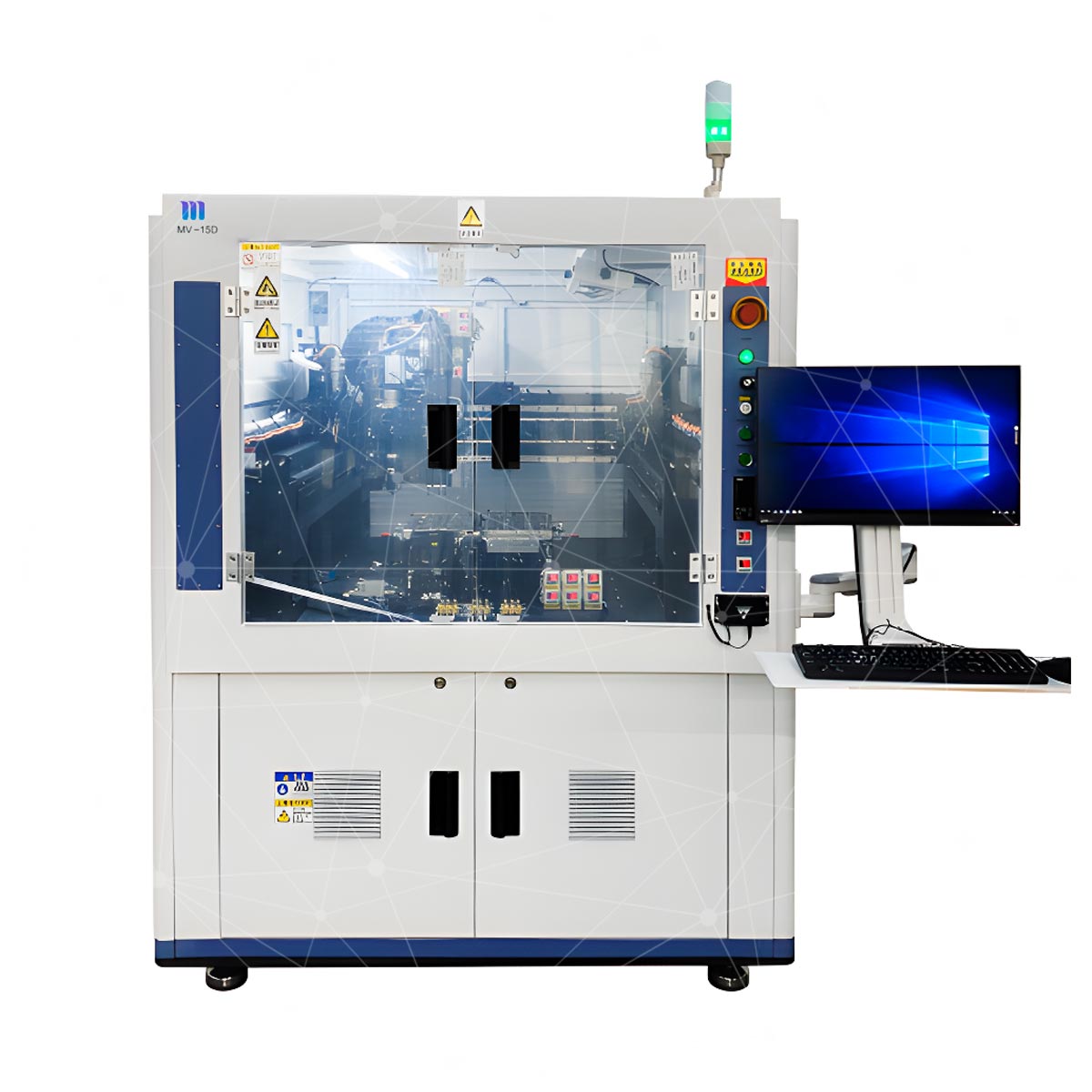

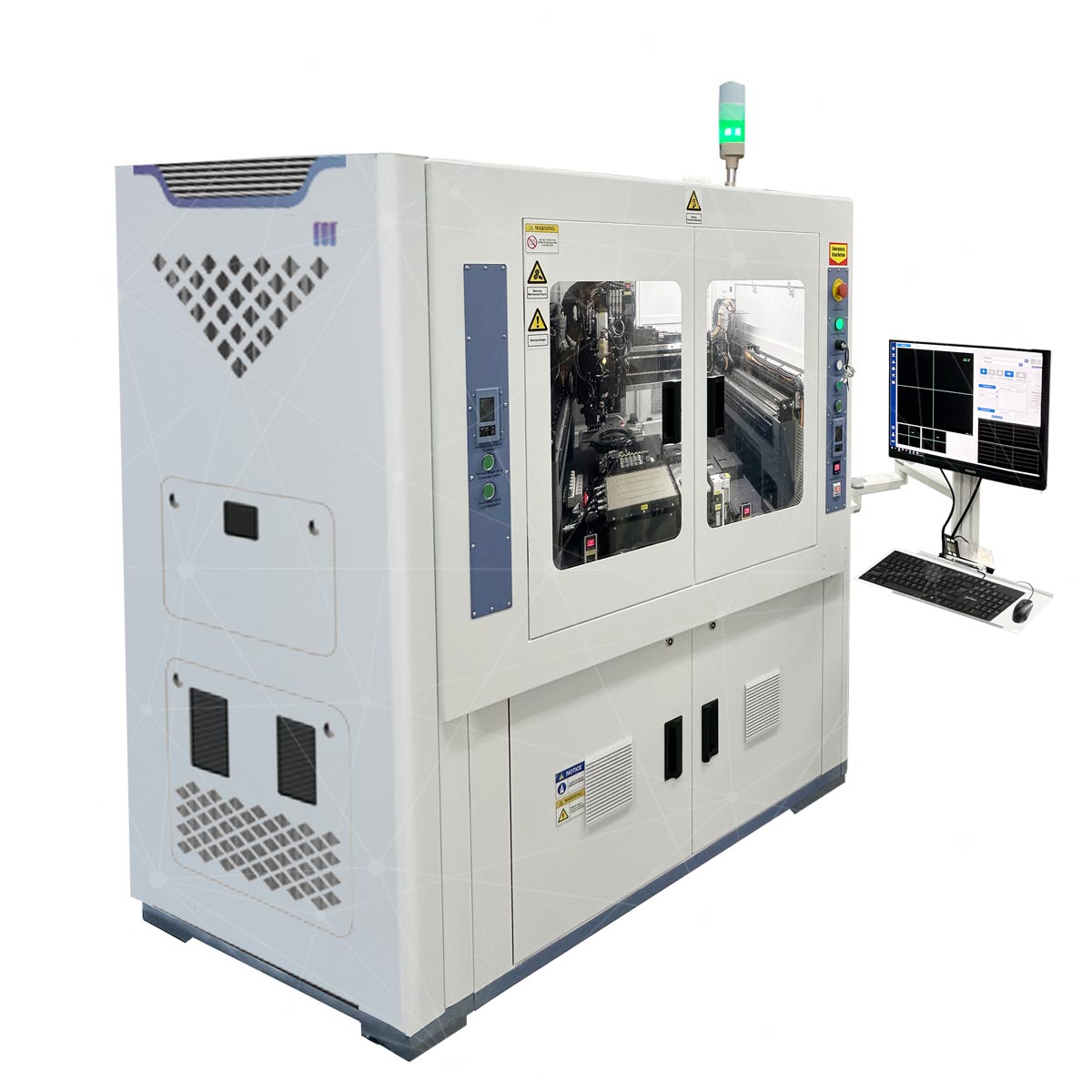

Автоматическая монтажная платформа MV-15 разработана для проведения полностью автоматизированных процессов монтажа бескорпусных элементов. Модель 15D создана для максимально гибкого использования, сочетая в себе эвтектические процессы с адгезионными или ультразвуковыми. Гибкий, контролируемый процесс монтажа кристалла, автоматизированная система позиционирования компонента позволяют производить микромонтажные работы с точностью 1,5 мкм и высоким качеством получаемого соединения между компонентом и основанием.
Характерные черты автоматов MicroView – это прочная механическая структура, камера визуального наблюдения, позволяющая отслеживать процесс монтажа, бесшумные линейные двигатели, контроль и упорядоченное планирование всех этапов процесса.
Основные возможности и преимущества системы:
- высокая точность: ±1,5 мкм
- многофункциональность: поддерживает различные процессы, включая эвтектику, штемпелевание, дозирование, УФ-отверждение и т. д.
- мультичип-процессы: поддерживает до 100 различных типов насадок с полностью автоматической заменой
- гибкое программное обеспечение: несколько приложений и свободное переключение между несколькими процессами
Область применения:
- монтаж кристаллов на адгезивы
- монтаж перевернутых кристаллов
- эвтектический монтаж
- монтаж кристаллов с пленки-носителя
- термозвуковой монтаж
Параметры
| Нагрев инструмента | до 350°С |
| Нагрев подложек | до 400°С |
| Захват компонентов |
2’’ или 4’’ GP/WP пластины 4,6,8,10’’ |
| Нанесение адгезивов | дозирование, штемпелевание, погружение |
| Смена инструментов | автоматически |
| Монтажное усилие |
0,01–20Н в зависимости от платформы или процесса 30/50 кг для синтеринга (15S) |
| Подача преформ | 2’’ WP |
| Тип привода | линейный |
| Точность монтажа | ±1,5 мкм @3σ (15D, 15T, 15H, MAR) / 5 мкм @3σ (15S, AVR) |
| Угловая точность | ±0,3° |
| Скорость монтажа, сек./цикл | 5 (стандартное стекло) |
| Габаритные размеры, мм | 1850×1400×1800 |
| Вес, кг | 2000 |
