Полуавтоматическая система конденсаторной герметизации предназначена для запайки корпусов TO-типа (TO46, TO56 и аналогичных) лазерных диодов, фотоприёмников и других оптоэлектронных компонентов.
Полуавтоматическая система конденсаторной герметизации предназначена для запайки корпусов TO-типа (TO46, TO56 и аналогичных) лазерных диодов, фотоприёмников и других оптоэлектронных компонентов.
Запрос отправленный через сайт имеет 100% приоритет перед всеми другими обращениями, включая почту INFO@ и рассматривается специалистом с 9:00 по 18:00 с ПН по ПТ. Полное описание

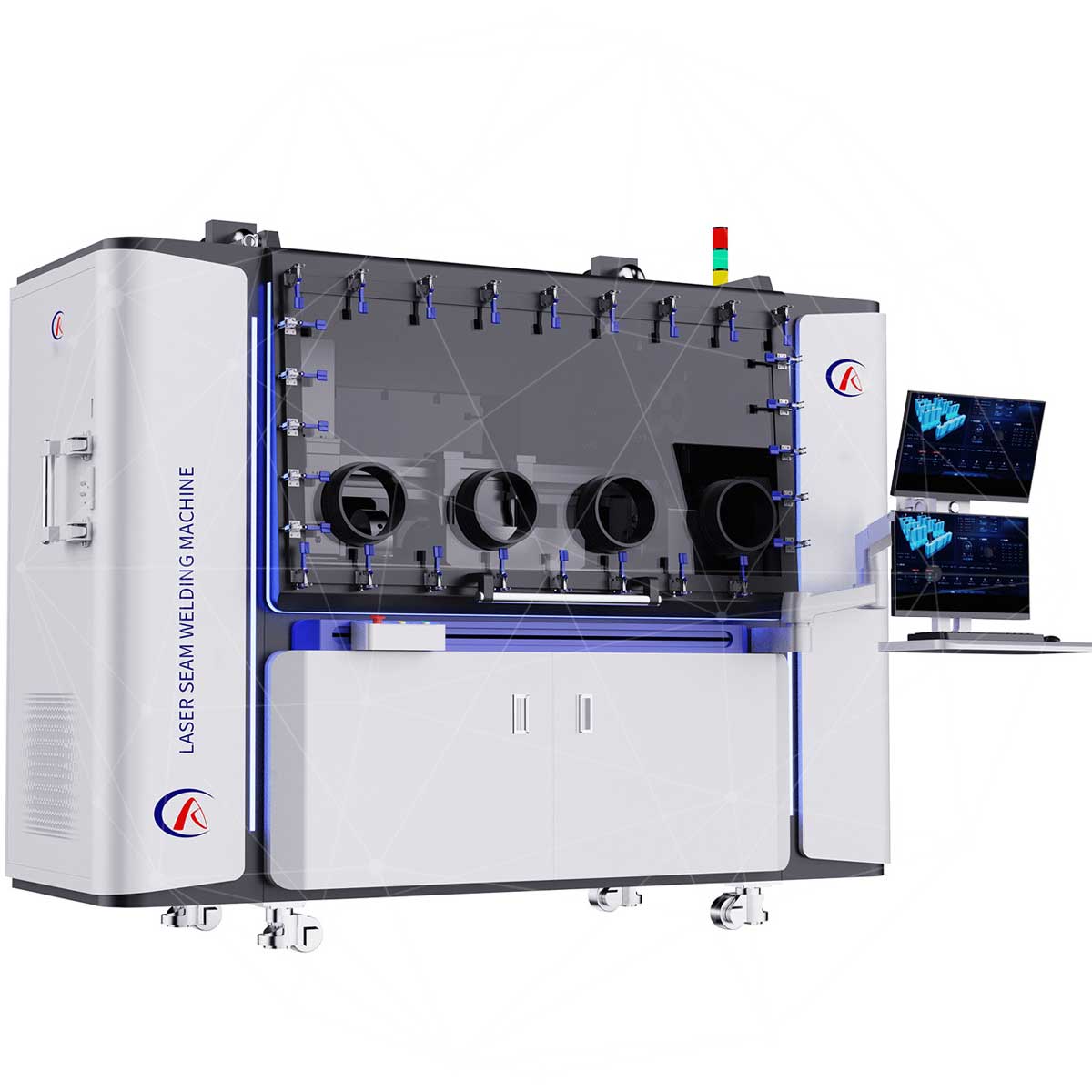

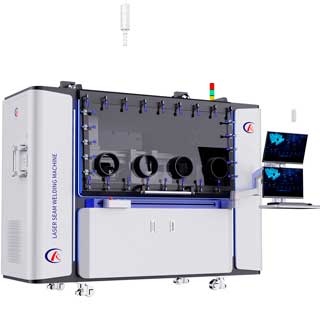

Установка применяется для герметизирующей сварки металлических корпусов и крышек из алюминиевых и алюмо-кремниевых сплавов, никелевых сплавов, нержавеющей стали, сплава Ковар, углеродистой стали, медных сплавов (включая бескислородную медь) и титановых сплавов. Лазерная сварка реализована как бесконтактный процесс, при котором доступ к зоне сварки требуется только с одной стороны изделия.
Система поддерживает различные типы и методы сварки и позволяет формировать как широкие неглубокие, так и узкие глубокие швы в зависимости от задачи. Это критично для изделий, чувствительных к механическому воздействию и локальному перегреву, где шовно-роликовая сварка неприменима из-за контакта электродов, деформаций корпуса или ограниченного доступа к зоне соединения.
Процесс интегрирован в герметичную среду перчаточного бокса с контролем кислорода и точки росы (до −60°C при использовании газа чистотой 99,999%), а также включает вакуумную печь предварительного прогрева до 200°C с программируемыми режимами отжига.
Пятиосевая платформа обеспечивает точечную, линейную, криволинейную и круговую сварку, включая трёхмерные траектории, с возможностью вертикального и горизонтального вывода луча. Поддерживается импорт DXF, выполнение G/M-кодов и генерация рецептов по результатам обучения.
Двойная CCD-система используется для мониторинга процесса и позиционирования шва. Управление параметрами импульса, скоростью и траекторией позволяет получать равномерные сварные точки и стабильную глубину проплавления, что критично для герметичных корпусов, микромодулей и изделий с повышенными требованиями к чистоте внутренней атмосферы.
Преимущества установки лазерной герметизации
- импульсный YAG-лазер 300 Вт с регулируемыми параметрами и частотой до 500 PPS
- пятиосевая платформа для автоматической 2D/3D сварки сложных контуров
- герметичный перчаточный бокс с контролем O₂ (<10 ppm) и влаги (<10 ppm)
- встроенная вакуумная печь предварительного отжига с программируемыми циклами
- двойная CCD-система: наблюдение процесса и позиционирование шва
- поддержка CAD/DXF и G/M-кодов, рецепты и уровни доступа (оператор/инженер/администратор)
- подтверждённая герметичность по GJB548B-2005
Параметры
| Тип лазера | YAG импульсный |
| Максимальная мощность, Вт | 300 |
| Энергия импульса, Дж | до 50 |
| Длина волны, нм | 1064 |
| Частота повторения, имп./сек | 1–500 |
| Размер пятна, мм | ≤ 0,6 |
| Ходы осей X/Y/Z, мм | 400 / 300 / 250 |
| Повторяемость X/Y/Z, мм | ≤ 0,005 |
| Поворотные оси A/C | 360°, точность ±30 угловых секунд |
| Скорость сварки, мм/с | 1–100 |
| Герметичность, Па·м³/с | < 1,0×10⁻⁹ |
| Атмосфера | N₂ или Ar ≥ 99,999 %, давление > 0,5 МПа |
| Точка росы, °C | до −60 |
| Размер камеры печи, мм | 440×350×420 |
| Габариты установки, мм | 2650 × 1250 × 2250 |
| Вес, кг | 1100 |
| Электропитание | AC 380 В, 3-фазы, 25 кВт |
